    TZY-KC3000-S系列智能操控装置

    TZY-KC3050-S型开关柜智能操控装置是适用于各种高、低压开关柜配套使用的一种新型多功能模拟动态显示与控制装置,具有功能完善,结构紧凑,显示形象、直观,反应灵敏、可靠的特点
    添加时间:2022-02-21
    浏览次数:2501
    拨打 +86-312-3156390 / 3155390
    产品概述

    TZY-KC3050-S型开关柜智能操控装置是适用于各种高、低压开关柜配套使用的一种新型多功能模拟动态显示与控制装置,具有功能完善,结构紧凑,显示形象、直观,反应灵敏、可靠的特点,能够取代安装于开关柜上的传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及加热控制器等诸多元件,可减少元件数量,简化开关柜结构。该系列产品性能稳定,安装方便,使用寿命长,并具有优异的环境耐受能力与电磁兼容性能,能够长期可靠运行。

    功能特点

    TZY-KC3050-S型开关柜智能操控装置集成了一次回路模拟图显示断路器状态、开关状态、接地刀状态、弹簧储能状态显示,高压带电指示,高压带电闭锁控制及环境温湿度控制等多种功能于一体,各种功能可自由组合。另外该系列产品采用了单片机技术实现对开关柜中各种元件工作状态的采集、加热控制与加热回路故障诊断;可同时对两路温度和湿度信号实时测量、控制,将温湿度数据以数字形式显示;同时采用软件核准技术补偿温湿度漂移记数误差和元器件标称误差,测控精度高,安装、使用、维护简单方便。

    TZY-KC3050-S开关柜智能操控装置能够通过RS-485总线与后台监控计算机组网通信,便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。TZY-KC3050-S开关柜智能操控装置具有优异的环境耐受能力与电磁兼容性能。抗干扰技术,光电、电磁隔离,质元器件的选用,电路部件的三防处理及严格的整机带电老化与出厂测试等措施确保了产品的长期工作可靠性。

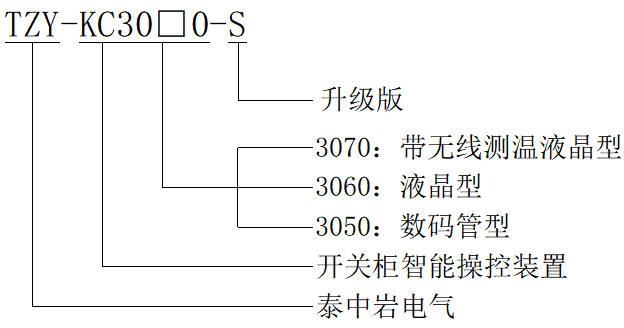

    型号说明:


    技术参数

    1、工作电源:交流或直流110V~265V

    2、使用环境:温度-20℃~70℃  相对湿度<95%rh<>

    3、整机功耗:<5w<>

    4、抗电强度:AC2000V 50Hz历时1分钟

    5、绝缘性能:用500V兆欧表测试不小于100MΩ

    6、开关状态显示说明

    6.1、断路器状态指示(无源触点输入)

    断路器分闸时绿色模拟条亮

    断路器合闸时红色模拟条亮

    6.2、手车位置指示(无源触点输入)

    试验位置触点闭合时绿色模拟条亮

    工作位置触点闭合时红色模拟条亮

    6.3、接地刀状态指示(无源触点输入)

    接地刀分闸时绿色模拟条亮

    接地刀合闸时红色模拟条亮

    6.4、弹簧储能状态指示(无源触点输入)

    断路器操动机构未储能时弹簧符号呈现绿色

    断路器操动机构已储能时弹簧符号呈现红色

    注:所有状态显示输入信号均取自开关柜中一次元件的辅助触点(为无源接点类型)。

    6.5、语音防误提示(选配功能)

    1)断路器合闸状态,误将手车从试验位置推至工作位置时,或者误将手车从工作位置推至试验位置时,语音提示“请分断路器”;

    2)接地开关合闸状态,误将手车从试验位置推至工作位置时,语音提示“请分接地开关”;

    3) 断路器合闸状态,接地开关合闸状态,误将手车从试验位置推至工作位置时,语音提示“请分断路器,请分接地开关”;

    4)手车在工作位置,误操作接地开关,将其合上时,语音提示“请分接地开关”;

    7、高压带电指示

    指示启辉电压>0.08 母线电压

    闭锁启控电压>0.08 母线电压

    闭锁输出接点常闭型无源接点额定容量AC220V/3A

    警示:单凭带电指示不足以证明系统已经不带电;如运行程序要求将其作为强制要求,还应使用符合IEC61243的相关的电压探测器或电压探测装置。

    8、温湿度控制

    8.1、两路温度两路湿度

    当环境温度低于温度下限时,装置自动启动加热器加热,环境温度开始升高,当高到停止加热的温度时(即温度下限值+温度回差值),装置自动停止加热。

    当环境湿度高于设定值时,装置自动启动加热器加热,环境湿度开始下降,当降到停止加热的湿度时(即湿度定值-湿度回差值),装置自动停止加热。

    8.2.1、测控范围

    温度:-40℃~+80℃

    湿度:0%RH~99.9%RH

    8.2.2、分辨率

    温度:±0.1℃

    湿度:±0.1%RH

    8.2.3、测控精度

    温度:±0.5℃

    湿度:±3%RH

    8.3、参数设置范围及说明

    8.3.1、温度下限设置范围:0~25℃,温度下限用于启动加热。

    8.3.2、温度回差范围:1~10℃,温度回差+温度下限=停止加热。

    8.3.3、湿度:60~90%RH(加热),环境湿度高于设定值启动加热。

    8.3.4、湿度回差范围:1~30%RH,湿度定值-湿度回差即为停止加热的湿度值。

    8.4、加热控制输出接点:常开型无源接点,额定容量AC220V/3A。

    8.5、加热回路断线告警输出接点:常开型无源接点,额定容量AC220V/3A。

    9、通信

    接口类型RS-485。

    通信速率1200/2400/4800/9600bps可选择。

    通信规约MODBUS规约RTU模式。

    10、分合闸功能

    装置上设有分闸/合闸转换开关、远方/就地转换开关、储能开关和照明开关,可分别执行相应功能。


    模拟显示图



    订货须知

    1.请告知:产品型号、名称及订货数量。

    2、请告知:提供一次主回路模拟接线图。

    3、请告知:注明加热器回路负荷。

    4、请告知:注明传感器线缆长度。

    5、请告知:高压带电显示传感器是否只带本装置,若同时带其他厂家的高压带电显示装置,请提前告知。

    6.如有特殊功能请在订货前详细说明。
