电力变压器铁芯两点或多点接地时，在铁芯内部会产生环流，引起局部过热， 严重时会造成铁芯局部烧损，甚至使接地片熔断，导致铁芯电位悬浮，产生放电性故障，严重威胁变压器可靠运行，因此在变压器运行过程中，能实时监测变压器铁芯及夹件接地电流变的至关重要。

传统方法采用手持式钳形电流表对接地电流进行测量，缺点是精度低，容易受工频磁场干扰，而且不能对接地电流做到实时在线监测。本监测方案克服以上缺点，可对变压器铁芯接地电流及夹件接地电流实时监测，抗干扰能力强，精度高，可将监测数据通过无线通讯传输到后台，结合后台分析软件实现在线监测及故障报警。

3.1 系统实施目的

⑴、实现厂区内多台变压器铁芯接地电流实施在线监测，完成监测数据实时采集、集中管理、统一处理和方便展示。

⑵、完成变压器铁芯接地隐患监测、告警、处理的自动化操作流程，建设智能化用电网络。

⑶、降低工作人员日常巡检维护成本，提高工作效率，同时加强风险预 测评估能力，真正可以做到防患于未然。

3.2 系统实施内容

本系统主要由上位机软件、数据汇聚单元和前置采集单元三部分组成。

例如：现场共四台变压器铁芯接地电流需要监测，且现场监测设备分布范围较广。考虑到现场布线施工的复杂性和成本问题，系统可以选择无线组网中继通讯方式。即内置无线通讯模块的前置采集单元在采集现场数据的同时可自动组成Mesh网络，各个前置采集单元互为中继通讯作用，形成拓扑型无线通讯网络。同时中控室上位机软件通过数据汇聚单元接入此无线通讯网络，实时读取现场各采集单元采集的数据。

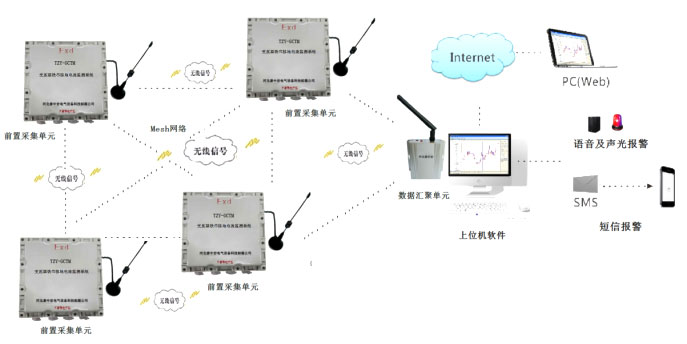

系统拓扑图

3.3 系统特点

（1）可实时在线监测变压器铁芯接地电流值，并当接地电流值超过设定报警值后自动报警，故障消失后报警停止。

（2）抗干扰能力强，测量精度高。

（3）前置采集设备具有高防护等级，适合户外使用。

（4）采用标准的MODBUS-RTU通讯规约，并可方便的转换为其它通讯规约，从而方便的与各种通讯接口互联。

（5）系统通讯采用无线Mesh组网技术，拓扑型网络体现了系统通讯的稳定性。系统通讯远距离可达两公里，而且此通讯终端采用免费频道，一次安装，不会在发生任何通讯使用费。
